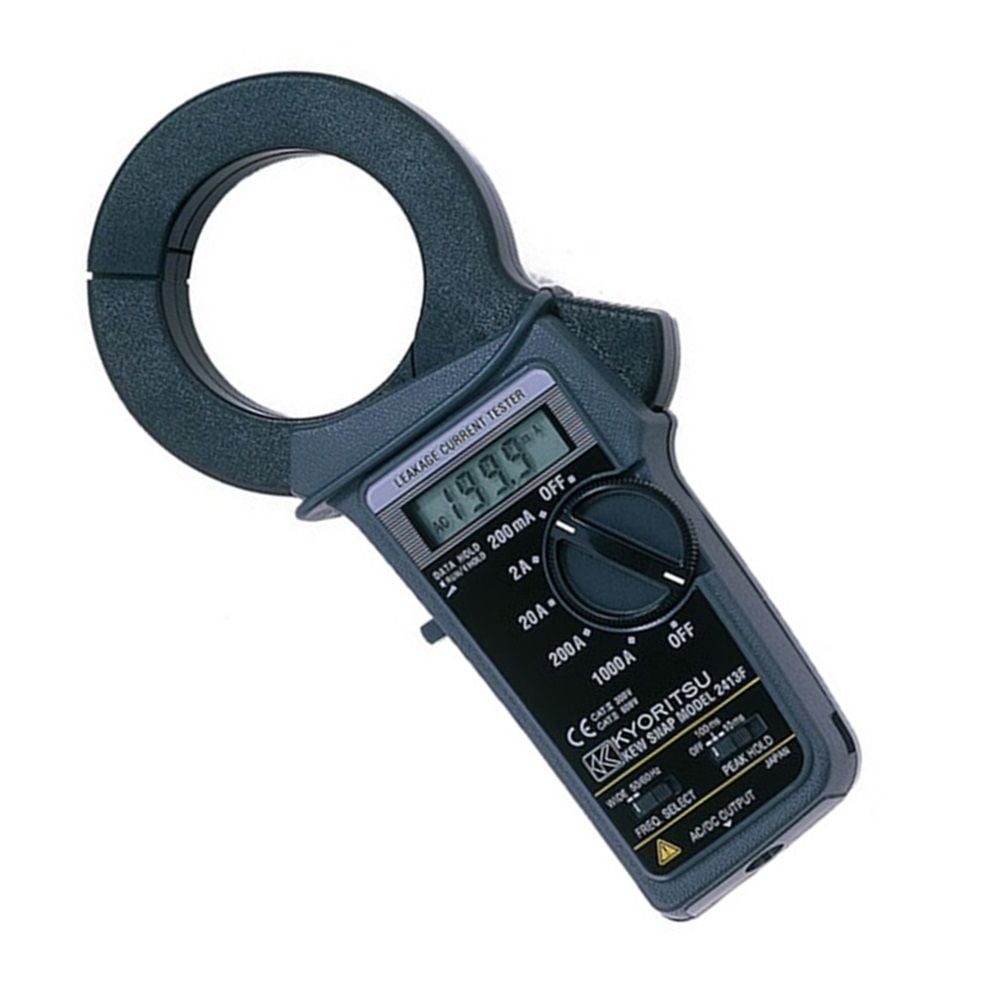

- 68mm'lik büyük çenesi sayesinde 3 veya 4 kablonun tümü klampa alınarak kaçak akım ölçümü yapılabilir.
- mA seviyesinden 1000A AC'ye kadar geniş ölçüm aralığı
- Harmonik etkilerini ortadan kaldırmak için frekans seçim anahtarı
- 2 yönlü analog çıkış terminali: Klamp tarafından algılanan AC akım, AC ve DC voltaja dönüştürülür.
| TEKNİK ÖZELLİKLER | |
| AC A (50/60Hz) (50/60Hz) |
200mA/2/20/200A/1000A ±1.5%rdg±2dgt (200mA/2/20A) ±2%rdg±2dgt (200A 0 - 500A) ±5.5%rdg (501 - 1000A) |
| AC A (WIDE) |
200mA/2/20/200/1000A ±1%rdg±2dgt [50/60Hz], ±3%rdg±2dgt [40Hz - 1kHz] (200mA/2/20A) ±1.5%rdg±2dgt [50/60Hz], ±3.5%rdg±2dgt [40Hz - 1kHz] (200A/0 - 500A) ±5%rdg [50/60Hz], |±10%rdg [40Hz - 1kHz] (501 - 1000A) |
| İletken Boyutu | Ø68mm maks. |
| Frekans Cevabı | 40Hz~1kHz |
| Çıkış | Dalga formu: AC200mV , her kademenin maksimum değerine karşı (1000A kademesi 100mV) Kaydedici: DC200mV , her kademenin maksimum değerine karşı (1000A kademesi 100mV) |
| Direnme Voltajı | 1 dakika için 3700V AC |
| Standartlar | IEC 61010-1 CAT III 300V IEC 61010-2-032 |
| Güç Kaynağı | 6F22 (9V) × 1 *Aralıksız ölçüm süresi: yaklaşık 60 saat |
| Boyutlar | 250(L) × 130(W) × 50(D)mm |
| Ağırlık | Yaklaşık 570g. |
| Aksesuarlar | 9094 (Taşıma çantası) 6F22 × 1 |
| Opsiyonel Aksesuarlar | 7073 (2 yönlü Çıkış kablosu) |
